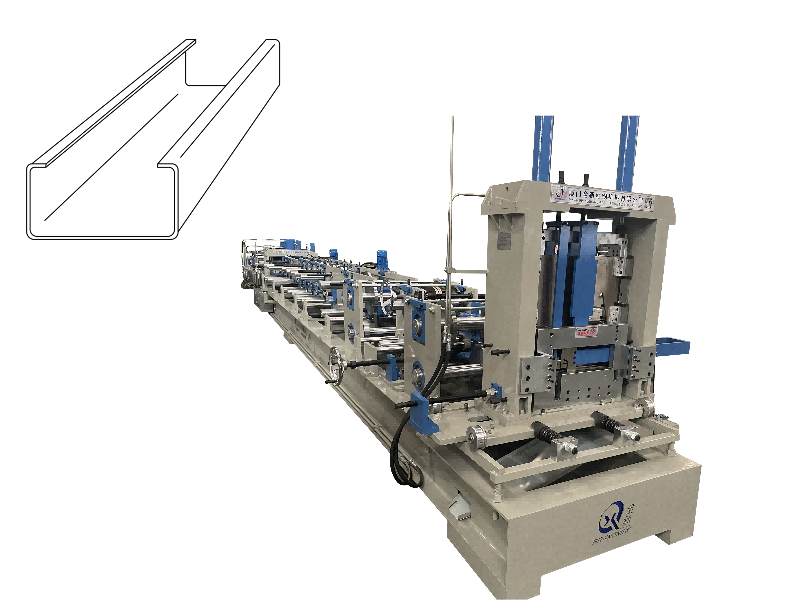

Машина для формовки прогонов C

Особенности и преимущества машины

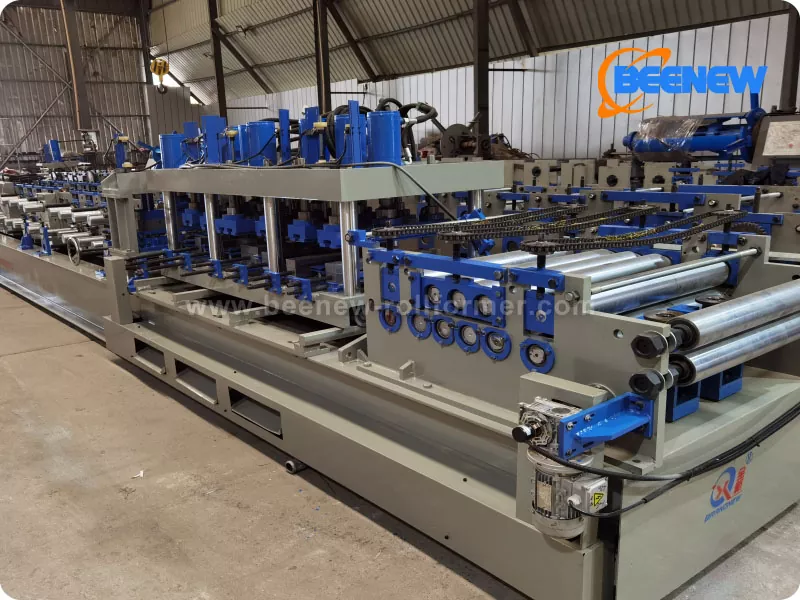

Это полностью автоматическая профилегибочная машина непрерывного действия, подходящая как для легких, так и для тяжелых условий эксплуатации, со скоростью формовки 18-25 м/мин.

Он использует систему автоматической смены профилей для формирования нескольких спецификаций профилей и интегрирует гибкую онлайн-систему перфорации для гибкой работы.

Дополнительные процессы предварительной/послерезки: предварительная резка доступна для производства с различными спецификациями, что экономит затраты и время на смену инструмента; Последующая резка доступна для меньшего количества спецификаций, что значительно улучшает качество профиля.

Сертифицирован CE, соответствует европейским стандартам качества и имеет множество патентов; популярные модели имеются на складе для быстрой доставки.

Оснащенная компьютерной системой управления движением промышленного уровня и интеллектуальным цифровым интерфейсом управления, эта машина отличается удобным дизайном, простотой управления, стабильной производительностью, надежным качеством, а также эстетически приятным и экономичным дизайном.

Сырье

Материал: холоднокатаная/горячекатаная сталь, оцинкованная сталь.

Толщина: 1,0-3,0 мм

Предел текучести: 235-350МПа

Ширина: Настраивается в соответствии с требованиями профиля.

Параметры

Разматыватель: 5T

Стол для кормления

Устройство выравнивания

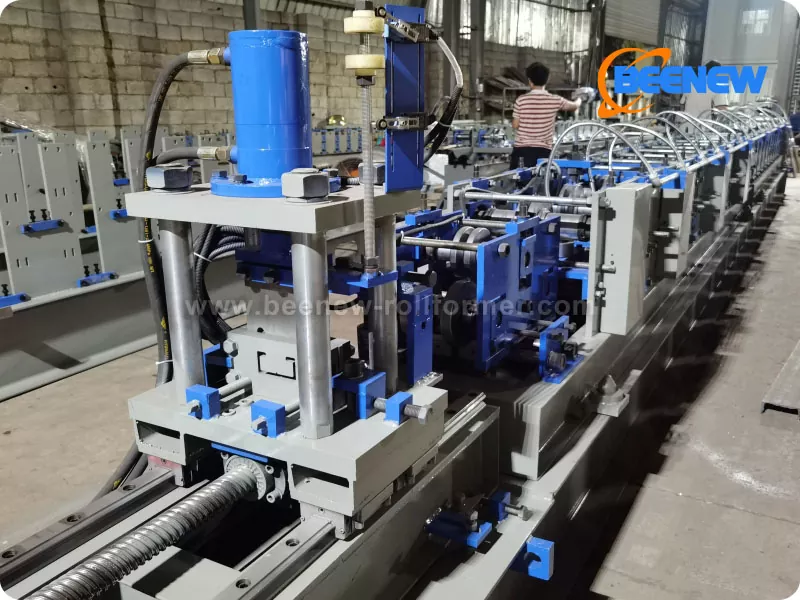

Перфорационное устройство: Настраивается в соответствии с требованиями профиля.

Скорость формирования: 18-25 м/мин.

Защитная крышка: опционально

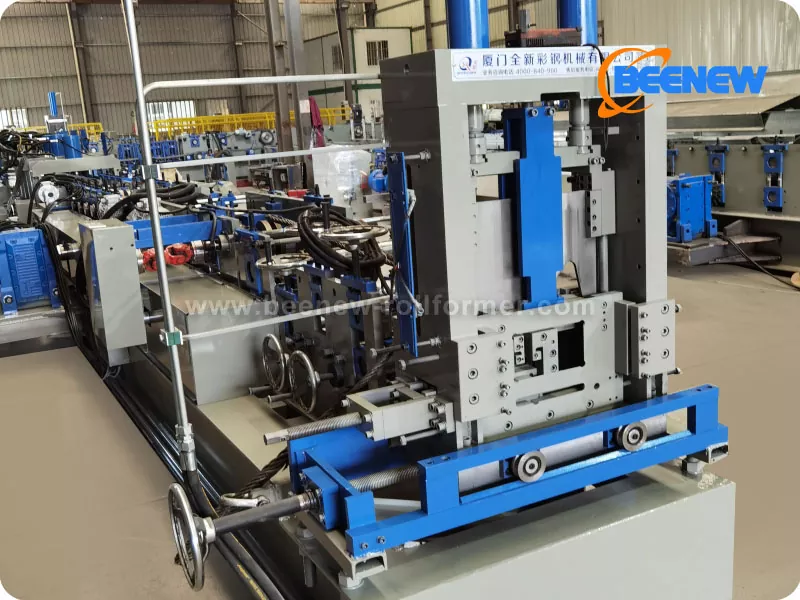

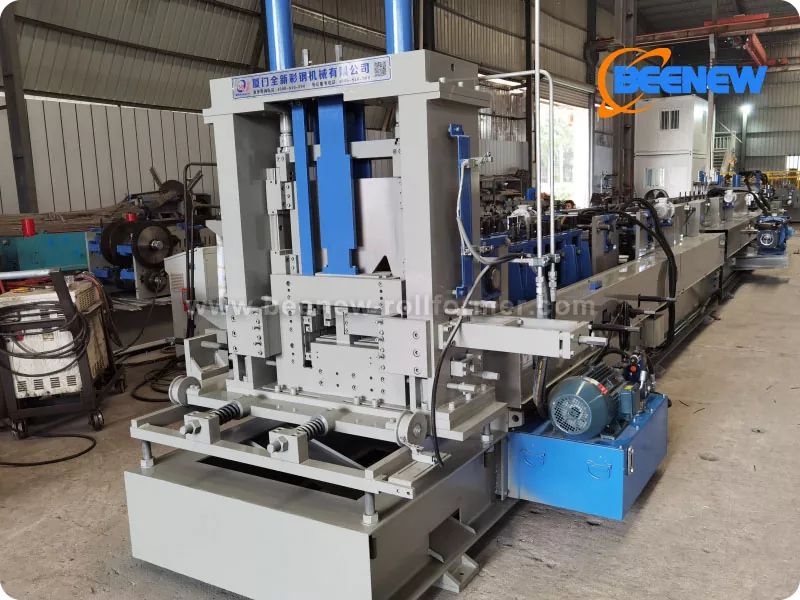

Устройство пост-резки

Система вывода:

Ручная поддержка/автоматический укладчик (опция); Направление штабелирования: боковое/вертикальное (опционально)

Гидравлическая система обеспечивает питание систем штамповки и последующей резки.

Электрическая система управления: Mitsubishi/Siemens/AMS (опция/настраивается по мере необходимости)

Технические характеристики

Формовочная машина представляет собой совершенно новую машину качества класса А, поддерживающую индивидуальную настройку. Основные характеристики фиксированы:

Количество операторов: 1-2 человека

Источник питания: 220 В/380 В/415 В/460 В, 50/60 Гц, 3-фазный (настраивается по мере необходимости)

Вес оборудования: около 12 тонн. Внешние размеры: примерно 25 × 2,5 × 1,8 м (Длина × Ширина × Высота).

Требования к загрузке контейнера: Обычно требуется один 40-футовый контейнер.

Цвет: стандартный синий/серый (настраиваемый по запросу)

Происхождение: Сямынь, Китай.

Упаковка: Стандартная экспортная защитная упаковка.

Формованная форма: изготавливается по индивидуальному заказу в соответствии с чертежами профиля и требованиями заказчика.

Схема производственного процесса

В зависимости от технологии резки оборудование разделяется на дорезной и послерезной процессы. Отличается только порядок этапов резки; все остальные процессы такие же. Оба поддерживают автоматическое/пассивное разматывание:

Процесс предварительной резки: Разматыватель → Направляющая подачи → Система выравнивания → Пробивающее устройство → Предварительная резка фиксированной длины → Система холодной гибки → Выход (Ручная поддержка/Автоматический укладчик, опционально)

Процесс последующей резки: Разматывающая машина → Направляющая подачи → Система выравнивания → Пробивное устройство → Система холодной гибки → Гидравлическая последующая резка фиксированной длины → Выход (Ручная поддержка/Автоматический укладчик, опционально)

Спецификации формовки и ширина рулона

Мы предлагаем различные стандартные характеристики формовки стали С-образной формы, в том числе 80 мм, 100 мм, 120 мм, 140 мм, 160 мм, 180 мм, 200 мм, 220 мм, 240 мм и 250 мм, с толщиной от 1,0 до 3,0 мм. Некоторые спецификации являются стандартными конфигурациями, а другие являются дополнительными.

Мы совместимы с катушками различной ширины, включая 19 мм, 219 мм, 253 мм, 286 мм, 319 мм, 353 мм, 386 мм, 320 мм, 453 мм и 486 мм.

Схема производственной линии

Общая длина производственной линии составляет около 25 метров. Он состоит из разматывателя, устройства подачи, устройства выравнивания, устройства штамповки, системы холодной гибки, режущего устройства и платформы поддержки готовой продукции (в указанном порядке). Он оснащен гидравлической станцией и электрошкафом управления. Каждый компонент имеет фиксированный размер макета.

Сценарии применения готовой продукции

Готовая С-образная сталь широко используется в прогонах и стеновых балках зданий со стальными конструкциями, а также может быть объединена в легкие фермы и опоры крыши;

Его также можно использовать в таких компонентах, как колонны, балки и опоры в производстве легкого промышленного оборудования;

Благодаря таким характеристикам С-образной стали, как экологичность, прочность и долговечность, экономичность, простота установки и эстетичность, область применения соответствующих стальных строительных материалов продолжает расширяться.

Наша машина для производства металлических прогонов может производить прокатку стали горячего погружения, стали Q235, стали Q345 и даже рулонов твердой стали с давлением 550 МПа. Оборудование Beenew будет производить машины для изготовления стальных прогонов в соответствии с характеристиками обработки стального материала покупателя, требуемой скоростью, конечной точностью прогона и другими особыми потребностями.

Существует три популярных стиля резки для станков для изготовления металлических С-образных форм:

Во-первых, универсальная резка, она хороша для экономии времени режущих лезвий и подходит для станков для изготовления прогонов со сменными размерами. Один комплект машины для изготовления прогонов может производить прогоны разных размеров, но только один комплект универсальных режущих лезвий может удовлетворить все потребности.

Во-вторых, летучая резка хороша для улучшения скорости линии машины для формования стальной С-образной формы, линию не нужно останавливать во время обрезки прогона.

В-третьих, гидравлический упор для резки, это обычный дизайн, более низкая стоимость производства и стабильная производительность для машин для изготовления стальных прогонов.

Таким образом, все наши покупатели могут выбрать подходящий дизайн по своему бюджету. Добро пожаловать, свяжитесь с нами сейчас, чтобы получить более профессиональное предложение по вашей машине для производства оцинкованных прогонов.

Часто задаваемые вопросы

Что такое прогонная машина c и z?

Станок для производства стальных прогонов — это оборудование, которое непрерывно производит стальные каналы С-образной формы из оцинкованных или холоднокатаных стальных полос путем подачи, пробивания отверстий, гибки и резки.

Эта машина для изготовления прогонов полностью автоматическая и проста в эксплуатации благодаря удобному экрану HIM. Состоит из разматывателя, направляющей листа, устройства выравнивания металлической полосы, секции профилирования оборудования, системы управления ПЛК, гидравлической резки и стола сбора.

Их основными преимуществами являются красивый индивидуальный дизайн, простота и стабильность работы, а также прочный корпус.

Что такое c-прогон?

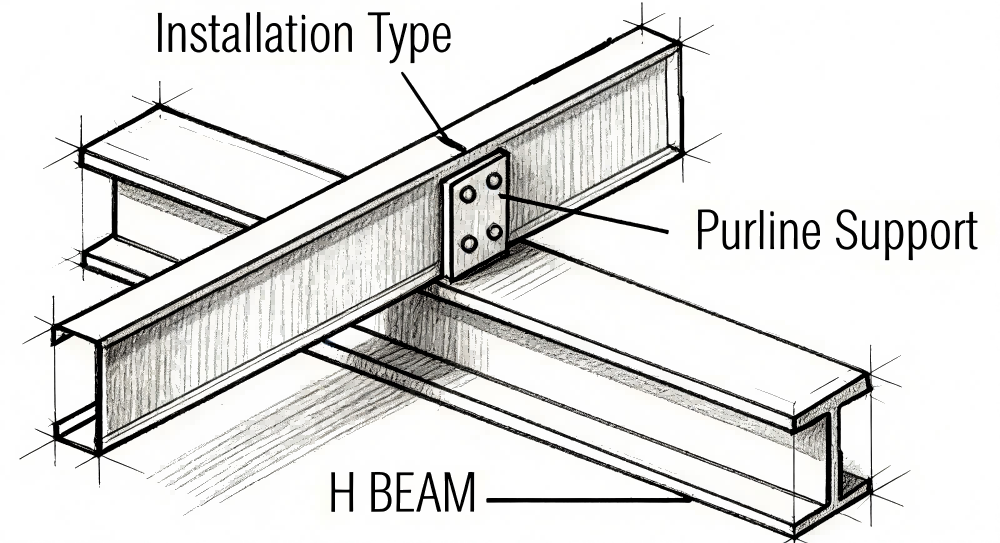

Прогоны C или прогоны Cee — это прогоны с С-образным поперечным сечением, горизонтальные балки, которые предназначены для формирования балок крыши и стен конструкции оболочки здания.

Они располагаются между кровельными листами и зданием, выступая в качестве опоры для листа, обеспечивая его прочное крепление и безопасное место.

Преимущество С-образного прогона – легкий вес, простота установки и транспортировки.
