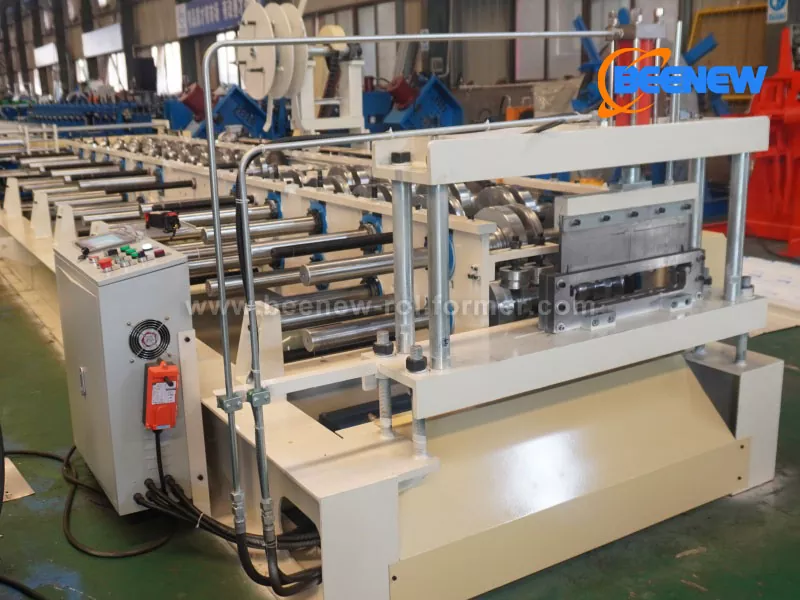

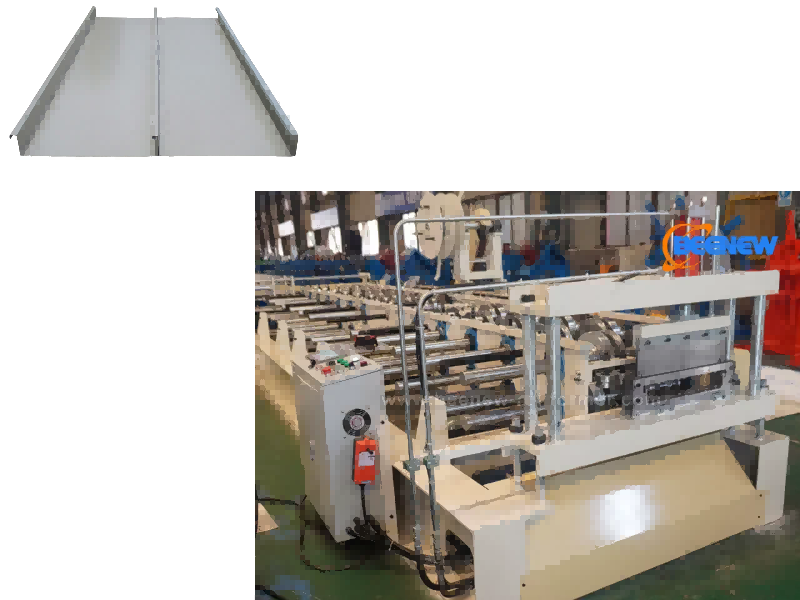

Машина для формирования постоянного шва

Эта кровельная машина представляет собой машину для холодной прокатки, специально разработанную для обработки металлической кровли. В основном он производит кровельные листы со стоячим фальцем серии YX65 и может одновременно производить четыре листа эффективной ширины 280/400/500/600 мм без замены формы сердцевины. Он подходит для строительства алюминиево-магниево-марганцевых и стальных кровель со стоячим фальцем с цветным покрытием для крупных общественных зданий (вокзалы высокоскоростных железных дорог, аэропорты, стадионы и т. д.) и является основным оборудованием для обработки металлических кровель зданий.

Производственный процесс

Подача рулона → Размотка → Предварительная резка вручную → Направляющая подачи → Холодное формование рулонов → Гидравлическая последующая резка → Сбор готовой продукции. Весь процесс автоматизирован и требует всего 1-2 оператора.

Параметры

1. Тип и размеры панели.

Высота ребра панели крыши: 65 мм (идентификатор ядра серии YX65)

Эффективная производственная ширина: 300/400/500/600 мм

Ширина подачи сырья: примерно 472/575/675/775 мм

2. Совместимое сырье.

Материал: стальной лист с цветным покрытием (PPGI), оцинкованный лист, алюминиево-магниево-марганцевый лист.

Толщина: стальной лист 0,35-0,8 мм, алюминиевый лист 0,4-1,2 мм.

Предел текучести: 235-350МПа

3. Формирование производительности

Формирование проходов: 14 проходов

Скорость формования: 8-20 м/мин.

Напряжение: 380 В/50 Гц/3 фазы

4. Технические характеристики оборудования

Габаритные размеры машины: примерно 5800*1600*1500 мм (подходит для перевозки контейнеров 20GP)

Общий вес машины: 5,5-7 тонн.

Мощность двигателя: главный двигатель 7,5 кВт + гидравлический двигатель 2,2 кВт (конфигурация с двумя двигателями)

Структура и конфигурация: Оборудование представляет собой интегрированную производственную линию, состоящую из 7 основных компонентов с полным автоматизированным управлением ПЛК:

1. Разматыватель: ручной тип, максимальная грузоподъемность 3-5 тонн, подходит для внутреннего диаметра рулона 508±30 мм;

2. Машина предварительной резки: соединенная с ПЛК, она может предварительно рассчитать длину сырья для уменьшения отходов материала;

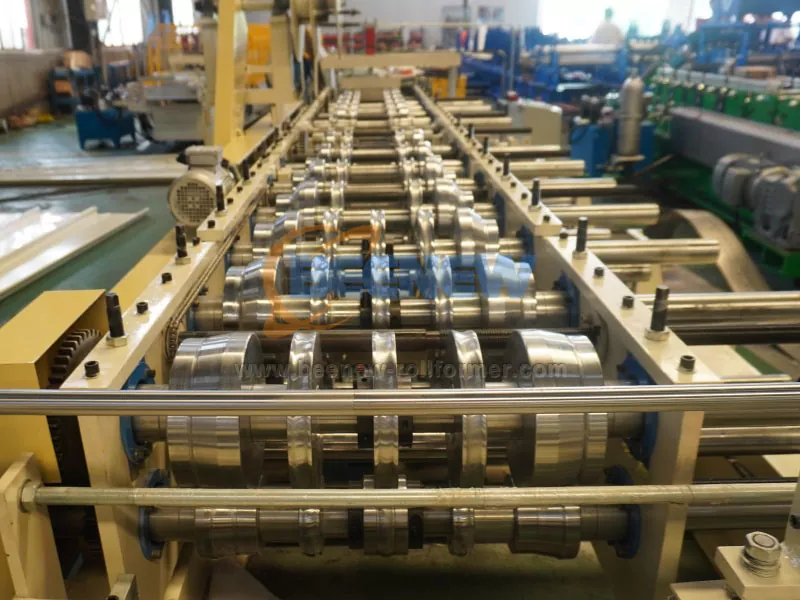

3. Основная формовочная машина: корпус машины сварен из стали H450, ролики из стали 40Cr с зеркально-хромированной отделкой, диаметр вала 75-80 мм, привод шестерня/звездочка;

4. Гидравлическая машина для последующей резки: материал режущего лезвия Cr12Mov (термообработка HRC58-62), срок службы резки превышает 1 миллион раз, точность резки гарантирована даже при остановке машины;

5. Система управления ПЛК: с сенсорным экраном она может вводить производственную партию, длину и количество для достижения полностью автоматической резки и подсчета;

6. Разгрузочная стойка: 3 комплекта неприводных роликовых стоек для удобной транспортировки готовой продукции;

7. Входящие в комплект инструменты: по 1–2 комплекта ручных зажимов для швов и электрического зажима для швов, подходящих для установки на крыше на месте.

Деловая и послепродажная информация

1. Срок поставки: около 45 рабочих дней;

2. Минимальный объем заказа: 1 единица;

3. Способ оплаты: TT/L/C;

4. Порт отгрузки: порт Сямэнь, Китай;

5. Гарантия послепродажного обслуживания: гарантия 1 год (с возможностью продления до 2 лет на основные компоненты), круглосуточная техническая поддержка, возможность выезда зарубежного инженера на место;

6. Сертификаты: Соответствует CE/ISO/SGS и другим международным стандартам.

Приложения

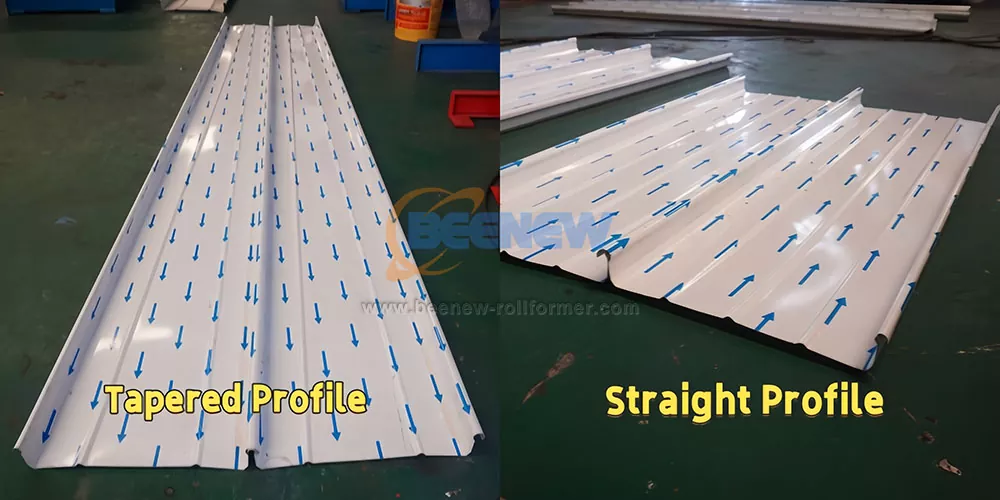

Профили со стоячим фальцем обычно используются для жилых и коммерческих зданий. Их используют как при монтаже кровли, так и при облицовке стен. Просто и щедро, красиво и солидно. При использовании в сочетании с дуговыми и гибочными машинами его можно использовать для изготовления различных форм.
